Koppelbereik 0,38-3,8 N·m Verbeterde MCNB-vormdisc-serie voor kleine niet-opgetrokken actiebremmen
-
Markeren

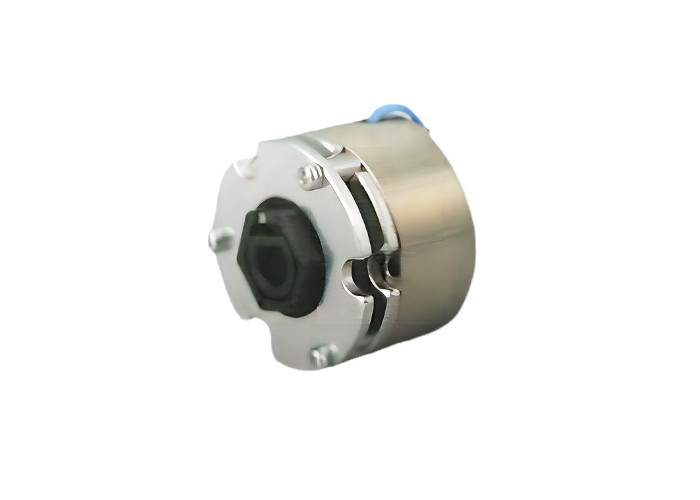

Verbeterde MCNB Molddisc Series
,3.8N·m Molddisc Series
-
Torsiewaaier0.38~3.8N·m
-
ElektroparametersGelijkstroom 24V
-
Toegelaten aantal rotaties6000r/Min
-
Ogenblik van inertielage traagheid
-
Plaats van herkomstJapan
-
ModelnummerMCNB Molddisc-serie
-
Min. bestelaantalOnderhandelen
-
PrijsNegotiate
-
Verpakking Detailsmaatverpakking
Koppelbereik 0,38-3,8 N·m Verbeterde MCNB-vormdisc-serie voor kleine niet-opgetrokken actiebremmen
De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.
Productbeschrijving:
De MCNB Molddisc serie kleine niet-opgetrokken actie rem is een high performance product met brede toepassingsvooruitzichten in servomotoren en robots vanwege zijn hoge koppel, duurzaamheid, lage traagheid koppel,Door nauwkeurige elektrische parameters en een geoptimaliseerd mechanisch ontwerp kan deze rem een stabiele en betrouwbare remregeling bieden.voldoet aan de hoge eisen aan de remprestaties op het gebied van industriële automatisering.
Technische parameter:
Afmetingstabel
| Model | MCNB | 3 | 15 | 40 | |
| statisch wrijvingskoppel | 〔N・m〕 | 0.38 | 1.52 | 3.8 | |
| traagheid | J × 10-4〔kg・m2〕 | 0.02 | 0.018 | 0.075 | |
| diameter van het gat | dh7 | 8 | 10 | 12 | |
| omtrekrichting | Een | 35 | 52 | 68 | |
| B±0.2 | 29 | 46 | 60 | ||
| C-0.1 | 35 | 52 | 68 | ||
| E | 9 | 12 | 18 | ||
| F | 3.4 | 3.4 | 4.5 | ||
| G | 7 | 8 | 8 | ||
| H | 12 | 19 | 25 | ||
| axiale richting | L | 28.2 | 24.5 | 27.5 | |
| M | 27.7 | 24 | 27 | ||
| N | 20.7 | 16 | 17.6 | ||
| P±0.2 | 23.9 | 19.8 | 21.4 | ||
| Q | 3.5 | 4 | 4 | ||
| R | 6 | 6.5 | 7 | ||
| S[aanvankelijke gemiddelde vrijstelling] | 0.06 tot 0.13 | 0.07 ~ 0.15 | 0.08 tot 0.15 | ||
| massa [kg] | 0.15 | 0.3 | 0.6 | ||
Prestatietabel
|
Model |
Specificatie van het koppel (N · m) | Spiraal (20 °C) | Magneet aantrekkingstijd (ms) | Verwijderingstijd van de armature (ms) | Toegelaten aantal rotaties ((r/min) | |||
| DC-spanning (V) | Gelijkstroom (A) | Weerstand (Ω) | Vermogen (W) | |||||
| 3 | 0.38 | 24 | 0.25 | 94.4 | 6.1 | 40 | 10 | 6000 |
| 15 | 1.52 | 24 | 0.30 | 78.9 | 7.3 | 50 | 20 | 6000 |
| 40 | 3.8 | 24 | 0.35 | 67.8 | 8.5 | 70 | 20 | 6000 |
Toepasselijke scenario's:
geschikt voor motoren:Deze motoren zijn breed toepasbaar op servomotoren met een afmeting van Φ40 tot Φ80 en voldoen aan de vraag naar een nauwkeurige remregeling op het gebied van industriële automatisering.
Toepassingen voor robots:ook van toepassing op het gebied van robotica, waarbij stabiele en betrouwbare remoplossingen worden aangeboden.
Productfunctie:
Bremsfunctie:Door middel van elektromagnetische principes wordt een snelle en betrouwbare remregeling bereikt om de veiligheid en stabiliteit van de werking van de apparatuur te waarborgen.
Laag geluid en lage trillingen:Het geoptimaliseerde ontwerp vermindert geluid en trillingen tijdens het gebruik, waardoor de algehele gebruikerservaring wordt verbeterd.
Gepersonaliseerde aanpassing:Wij kunnen op maat gemaakte diensten leveren op basis van de behoeften van de klant, met inbegrip van speciale vormen (zoals het toevoegen van draadbakken) en prestaties, om aan specifieke vereisten in verschillende scenario's te voldoen.
Hoog rendement:Het wrijvingsmateriaal met een hoge wrijvingscoëfficiënt zorgt voor een hoog rendement van de rem en verlengt de levensduur van het product.
