Sturdy BK Series Supports for Mechanical Applications

Stevige BK-serie steunstukken voor mechanische toepassingen

Producten - Koelschroeftransmissiecomponent - Schroefsteunstoel
  • Markeren

    Stevige BK-serie steunstukken

    ,

    steunstukken voor mechanische toepassingen

  • ModelRange
    BK10/12/15/20/25/30/35/40/50
  • kwaliteit van het materiaal
    Hoog - het staal van de kwaliteitslegering
  • Oppervlaktebehandeling
    Hardchroom of speciale roestbeperkende behandeling
  • Plaats van herkomst
    Japan
  • Modelnummer
    Bk
  • Min. bestelaantal
    Onderhandelen
  • Prijs
    Negotiate
  • Verpakking Details
    maatverpakking

Stevige BK-serie steunstukken voor mechanische toepassingen

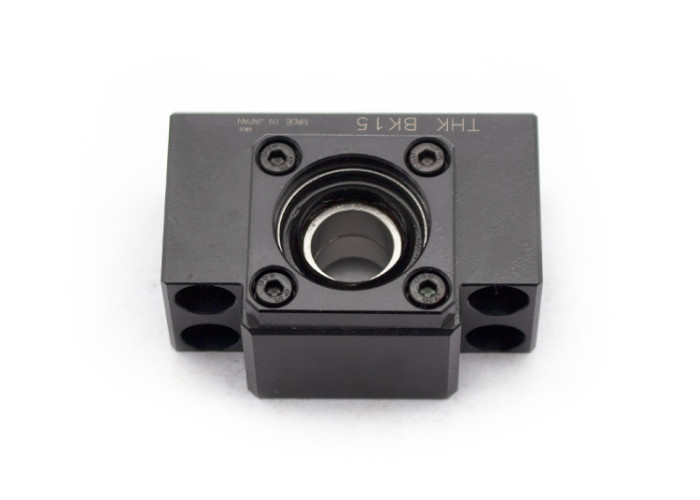

  • Sturdy BK Series Supports for Mechanical Applications

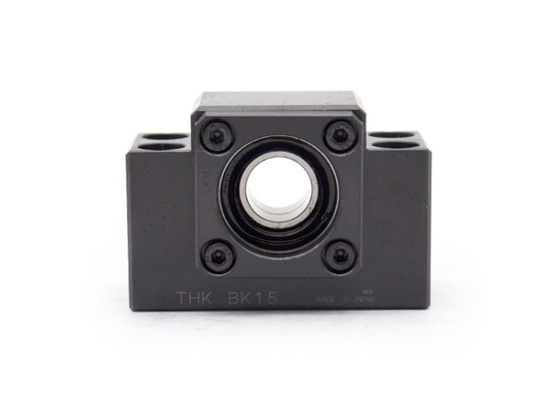

  • Sturdy BK Series Supports for Mechanical Applications

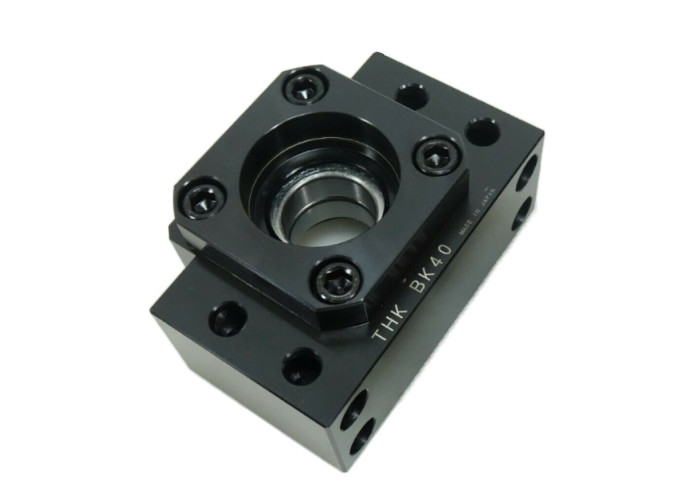

  • Sturdy BK Series Supports for Mechanical Applications
Prijs opvragen Contact nu

De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.

Productbeschrijving:

De ondersteunende stoel van de BK-serie is een hoogwaardige stoel.met een vermogen van meer dan 50 W,Deze serie producten is op grote schaal gebruikt in gebieden zoals machine tools, automatiseringsapparatuur, halfgeleiderapparatuur, enz. vanwege de stabiele ondersteuning, hoge precisie en eenvoudige installatie.De producten van de BK-serie garanderen hun betrouwbaarheid en duurzaamheid onder complexe werkomstandigheden door nauwkeurig vakmanschap en strikte kwaliteitscontrole.

Technische parameter:

Model Shaftdiameter L L1 L2 L3 B. H b. h1 B.1 H1
d ±0.02 ±0.02
BK 10 10 25 5 29 5 60 39 30 22 34 32.5
BK 12 12 25 5 29 5 60 43 30 25 35 32.5
BK 15 15 27 6 32 6 70 48 35 28 40 38
BK 17 17 35 9 44 7 86 64 43 39 50 55
BK 20 20 35 8 43 8 88 60 44 34 52 50
BK 25 25 42 12 54 9 106 80 53 48 64 70
BK 30 30 45 14 61 9 128 89 64 51 76 78
BK 35 35 50 14 67 12 140 96 70 52 88 79
BK 40 40 61 18 76 15 160 110 80 60 100 90



P C1 C2 d1 d2 h M T Gebruik van lagers Kwaliteit
kg
46 13 6 6.6 10.8 5 M3 16 Gelijk aan 7000 0.39
46 13 6 6.6 10.8 1.5 M3 19 Het equivalent van 7001 0.41
54 15 6 6.6 11 6.5 M3 22 gelijk aan 7002 0.57
68 19 8 9 14 8.5 M4 24 Gelijk aan 7203 1.27
70 19 8 9 14 8.5 M4 30 gelijk aan 7004 1.19
85 22 10 11 17.5 11 M5 35 Gelijk aan 7205 2.3
102 23 11 14 20 13 M6 40 gelijk aan 7206 3.32
114 26 12 14 20 13 M8 50 Gelijk aan 7207 4.33
130 33 14 18 26 17.5 M8 50 Gelijk aan 7208 6.5



Stevige BK-serie steunstukken voor mechanische toepassingen 0

Deelnummer Naam van het onderdeel aantal
1 Steunstoel 1
2 Lagers 1 set
3 Vaste dekking 1
4 Ring ring 2
5 zegelring 2
6 Vergrendelingsnoot 1
7 Hexagonale schroef voor het bevestigen van de stopcontact (met kussenblok) 1

Toepasselijke scenario's:

De steunstoel van de serie BK wordt op grote schaal gebruikt op de volgende gebieden:

Transmissiesysteem van CNC-machines en automatiseringsapparatuur.

Positioneringssystemen voor de vervaardiging van halfgeleiders en voor precisie-elektronica.

Steunstructuur voor robotarm en automatiseringswerkstation.

Verschillende mechanische systemen die een hoge precisie lineaire beweging vereisen.

Productfunctie:

Hoge precisie ondersteuning:zorgt voor een stabiele ondersteuning van de schroef en de lagers, waardoor een hoge precisie van de plaats en de beweging wordt gewaarborgd.

Vibratie verminderen:Door middel van structurele ontwerp, effectief verminderen trillingen tijdens de werking en verbeteren van de operationele stabiliteit.

Makkelijk te installeren en onderhouden:Biedt standaard installatie afmetingen en eenvoudige installatie instructies voor gebruikers om snel te installeren en onderhouden.

Verbetering van de efficiëntie:Door een geoptimaliseerd ontwerp van de structuur kunnen apparaten soepeler worden gebruikt, waardoor de productie efficiënter verloopt.

Lange levensduur:Hoogwaardige materialen en uitstekend vakmanschap zorgen voor de duurzaamheid en lange levensduur van het product.

Ondersteuning en diensten

  • 24/7 klantenservice om vragen te beantwoorden.
  • Deskundig advies over productkeuze en probleemoplossing.
  • Gedetailleerde productinformatie en opleidingsmateriaal.
  • Volledige garantie en reparatiediensten.
  • Product updates en upgrades.

Verpakking en verzending

De steunstoel van de BK-serie wordt verpakt en verzonden in een kartonnen doos die is ontworpen om het product tijdens het vervoer veilig en beveiligd te houden.en is verzegeld met tapeHet product wordt in een bubbelverpakking en een schuimvulling verpakt om extra demping en bescherming te bieden.Het pakket wordt vervolgens verzonden via een betrouwbare vervoerder zoals UPS of FedExDe levertijd zal variëren afhankelijk van de gekozen verzendmethode en bestemming.

Het pakket wordt vervolgens verzonden via een betrouwbare vervoerder zoals UPS of FedEx.De levertijd varieert afhankelijk van de gekozen verzendmethode en bestemming.

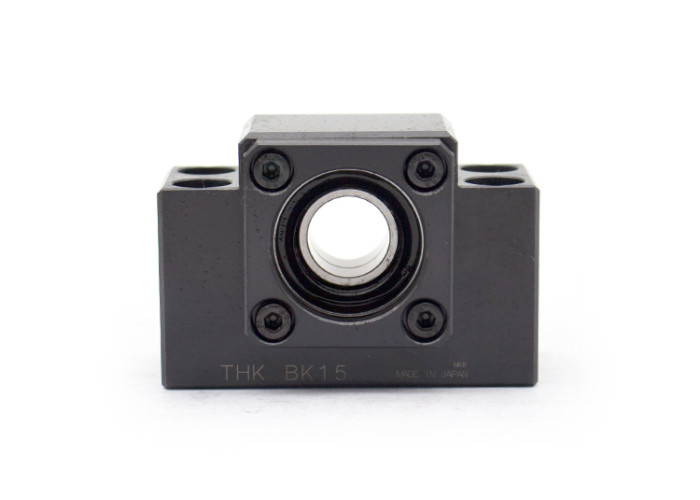

Stevige BK-serie steunstukken voor mechanische toepassingen 1
