Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake

Eénfasige drukker met volle golfrectificatie koppeling AM-serie Miniatuur elektromagnetische koppelingsrem

Producten - Clutch
  • Markeren

    Full Wave Rectification Printer Clutch

    ,

    AM-serie miniatuur elektromagnetische koppelingrem

    ,

    Miniatuur Elektromagnetische koppelingrem

  • Machtsmodel
    OTPF/H25
  • Rectificatiemethode
    Eenfasige volle golf
  • Frequentie
    50 Hz
  • AC-invoerspanning
    100 V/200 V
  • DC-uitgang
    24V
  • Warmteafvoer
    Sterk
  • Duurzaamheid
    - Goed.
  • Gevoeligheid
    Hoog
  • Plaats van herkomst
    Japan
  • Modelnummer
    AMS/AMB/AMU-C
  • Min. bestelaantal
    Onderhandelen
  • Prijs
    Negotiate
  • Verpakking Details
    maatverpakking

Eénfasige drukker met volle golfrectificatie koppeling AM-serie Miniatuur elektromagnetische koppelingsrem

  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
Prijs opvragen Contact nu

De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.

Productbeschrijving:

De miniatuur elektromagnetische koppeling/rem van de AM-serie is speciaal ontworpen voor een compact en licht ontwerp.Deze serie producten presteert goed in veel toepassingsscenario's vanwege hun miniaturisatieDe installatierichting is vrij en gemakkelijk te installeren en het magnetische juk wordt ondersteund door lagers.het installatieproces eenvoudig en snel te maken.

Technische parameter:

AMC micro-elektromagnetische koppeling [lagertype]

Type twee.5, Type 5, Type 10, Type 20, Type 40, Type 80

Torse: 0,25 - 8 N·m.

Model AMC 2.5 5 10 20 40 80
Statisch wrijvingsmoment [N·m] 0.25 0.5 1 2 4 8
Inertie J × 10- 4[kg·m2] Rotorside 0.048 0.075 0.145 0.290 0.715 1.26
Zijde van het harnas 0.040 0.060 0.128 0.260 0.618 1.22
Openingsopening dH7 6 6 8 10 12 15
Sleutelweg b.E9×t+0.1 Twee keer zes.9 Twee keer zes.9 2.5x8.9 Vier keer elf.5 4x13.5 5x17
Omtrekrichting Een 35 40 46 51 61 70
B. 26.5 26.5 35 44 49 54
C 22 22 30 38 42 46
DH8 15 15 22 26 28 32
E M3 M3 M3 M4 M4 M4
F 28.5 28.5 36 38 41.5 41.5
G 6.5 6.5 7 7 8.5 8.5
H 8 8 10 10 12 12
J 3.2 3.2 4.2 4.2 5.2 5.2
K 7.5 7.5 9.5 9.5 11.2 11.2
Asrichting L 32.6 32.6 40.9 45.1 52 54
M 19 19 22.3 24.5 31 31
N 2 2 2.5 3 3 3
P 10 10 14 16 16 18
Q 1.6 1.6 2.1 1.6 2 2
R 22.4 22.4 28.1 30.6 35 36
S 0.2 0.2 0.25 0.25 0.3 0.3
T 7.3 7.3 9.8 9.45 12.2 12.1
U 1.6 1.6 1.6 1.6 2 2
van de soort gebruikt voor de vervaardiging van motorvoertuigen 696ZZ 696ZZ 608ZZ 6000ZZ 6001ZZ 6002ZZ
Massa [g] 140 185 300 410 725 1050

Eénfasige drukker met volle golfrectificatie koppeling AM-serie Miniatuur elektromagnetische koppelingsrem 0

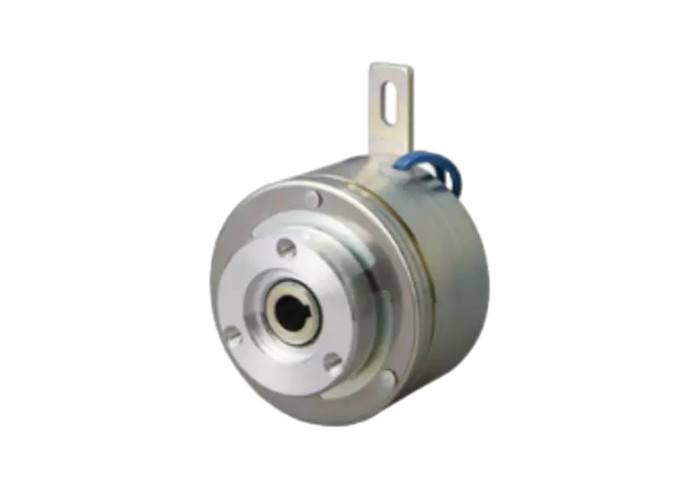

AMB micro-elektromagnetische rem

Type 25, Type 5, Type 10, Type 20, Type 40, Type 80.

Torse: 0,25 - 8 N·m.

Model AMB 2.5 5 10 20 40 80
Statisch wrijvingsmoment [N·m] 0.25 0.5 1 2 4 8
Inertie J × 10- 4[kg·m2] 0.035 0.055 0.103 0.193 0.495 1.05
Openingsopening dH8 6 6 8 10 12 15
Sleutelweg b.E9×t+0.1 Twee keer zes.9 Twee keer zes.9 2.5x8.9 Vier keer elf.5 4x13.5 5x17
Omtrekrichting Een 35 40 46 51 61 70
B. 22 22 26 31 36 40
C 42 48 56 63 74 84
DH7 15 15 22 26 28 32
E M3 M3 M4 M4 M5 M5
F 35 40.2 46.2 53 61 70.2
H 3.3 3.3 4.5 4.5 5.3 5.3
J 15.7 15.7 23 27.2 29.4 33.7
Asrichting L 31 31 39.8 44.3 50.5 53.5
M 3.5 3.5 3.5 4.2 4.2 4.2
N 1.15 1.15 1.15 1.35 1.35 1.35
Q 1.4 1.4 1.4 1.4 1.9 1.9
R 21.8 21.8 27.55 30.05 34.5 35.5
S 0.15 tot 0.25 0.15 tot 0.25 0.2~0.3 0.2~0.3 0.25 tot 0.35 0.25 tot 0.35
T 9 9 12 14 15.7 17.7
U 3 3 4 5 5 5
Massa [g] 125 170 255 370 600 850

Eénfasige drukker met volle golfrectificatie koppeling AM-serie Miniatuur elektromagnetische koppelingsrem 1

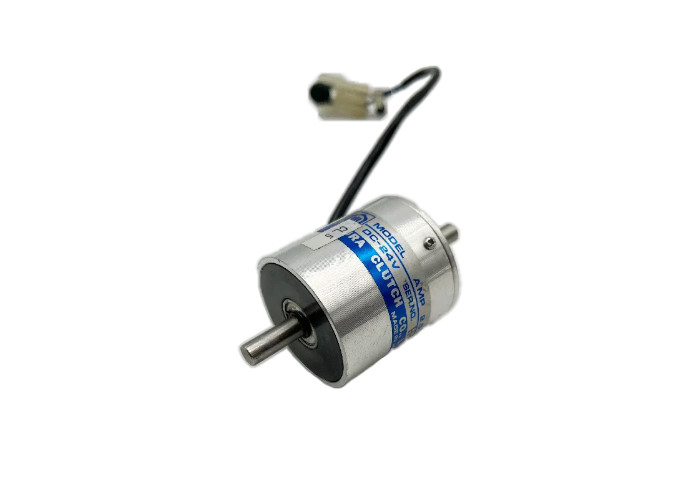

AMP micro-elektromagnetische koppeling

Type twee.5, Type 5, Type 10, Type 20

Dreefmoment: 0,25 - 2 N·m

Model AMP 2.5 5 10 20
Statisch wrijvingsmoment [N·m] 0.25 0.5 1 2
Inertie J × 10- 4[kg·m2] Rotorside 0.053 0.110 0.203 0.413
Zijde van het harnas 0.033 0.055 0.090 0.185
diameter van de as dH7 6 6 8 10
Omtrekrichting Een 38.5 44.5 51.5 56.5
B.h8 18 18 26 32
C 28 30 40 43
D M4 M4 M4 M5
E 6 6 6 8
Asrichting L 74 76 95 109
M 40 42 52 60
N 16 16 20 23
P 2 2 3 3
Massa[g] 200 280 465 650

Eénfasige drukker met volle golfrectificatie koppeling AM-serie Miniatuur elektromagnetische koppelingsrem 2

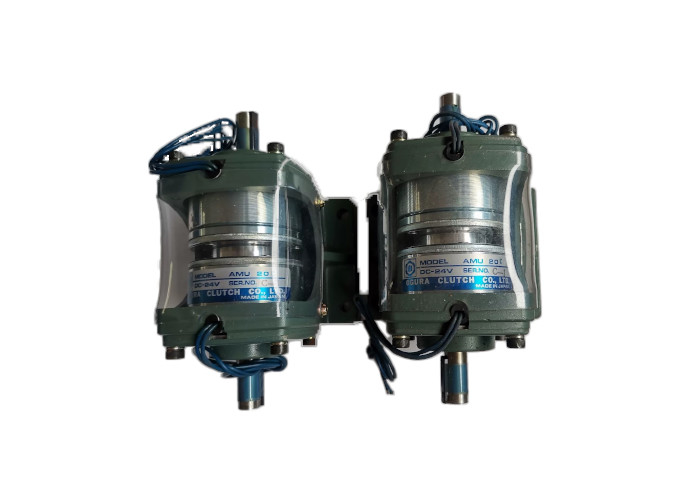

AMU-C micro-elektromagnetische koppelings-/remassemblage [met beschermende hoes]

Type twee.5, Type 5, Type 10, Type 20, Type 40, Type 80.

Torse: 0,25 - 8 N·m.

Model AMU 2.5C 5C 10C 20C 40C 80C
Statisch wrijvingsmoment [N·m] 0.25 0.5 1 2 4 8
Inertie J × 10- 4[kg·m2] Rotorside 0.050 0.068 0.148 0.290 0.718 1.30
Zijde van het harnas 0.063 0.113 0.208 0.390 1.04 2.19
diameter van de as dH7 6 6 8 10 12 15
sleutelweg b.h8×t-Nee.15 Twee keer zes.9 Twee keer zes.9 2.5x8.9 Vier keer elf.5 4x13.5 5x17
Omtrekrichting Een 54.5 61.5 69 77 93 105
B. 66 72 84 90 106 120
C 56 62 70 78 90 100
D 31.5 35.5 40 45 56 63
E 6 7 9 10 11 12
F 5.5 5.5 6.5 6.5 8.5 8.5
Asrichting L 100 100 124 139 166 174
M 50 50 62 69 80 86
N 40 40 45 50 60 70
P 30 30 39.5 44.5 53 52
Q 9 9 11 12 13 14
R 16 16 20 23 30 30
T 14 14 18 20 20 25
Massa[g] 400 545 890 1500 2080 2870



Prestatietabel [operatiekarakteristieken]

Type AM.Type 2.5, Type 5, Type 10, Type 20, Type 40, Type 80.

Model Statisch wrijvingsmoment (N · m) Spiraal (20 °C) Magneet aantrekkingstijd (ms) Tekentijd (ms) Verwijderingstijd van de armature (ms)
Spanning [DC-V] Stroom (A) Weerstand (Ω) Vermogen (W) Tijdconstante (ms)
AMC2.5 0.25 24 0.13 192 3 5 11 15 16
AMB2.5 4 10 15
AMC 5 0.5 0.17 144 4 8 12 17 20
AMB 5 7 13 20
AMC 10 1 0.25 96 6 11 18 27 25
AMB 10 10 17 25
AMC 20 2 0.26 94 6.1 13 20 35 25
AMB 20 11 21 26
AMC 40 4 0.38 64 9 26 35 55 45
AMB 40 19 32 40
AMC 80 8 0.48 50 11.5 33 39 60 48
AMB 80 24 37 52



Prestatietabel [werklast].

Type AM.Type 2.5, Type 5, Type 10, Type 20, Type 40, Type 80.

Model

AMC·AMB
AMP·AMU-C

 Maximale verstelbare afstand [mm]. Maximale verstelbare totale werkdruk [J] Maximale totale werkdruk [J]. Toegestane rotatiesnelheid [r/min].
2.5 0.4 2.8 8.7 3600
5 0.45 4.5 1.4
10 0.55 7.5 2.3
20 0.6 1.2 3.8
40 0.7 1.8 5.8
80 0.7 2.7 8.5

Eénfasige drukker met volle golfrectificatie koppeling AM-serie Miniatuur elektromagnetische koppelingsrem 3

Toepasselijke scenario's:

De AM-serieproducten worden veel gebruikt in situaties die een nauwkeurige besturing en een snelle start-stop vereisen vanwege hun hoge precisie, snelle respons en geen achteruitgang.op het gebied van automatiseringsapparatuurIn het kader van de ontwikkeling van de AM-serie, waaronder de productie van elektrische apparatuur, zijn de volgende onderdelen van de AM-serie te zien:en zorgen voor positie nauwkeurigheid in deze toepassingen.

Productfunctie:

Hooggevoelige werking:in staat om snel koppel te genereren en vrij te geven, waardoor een nauwkeurige actiecontrole wordt bereikt.

Geen reverse clearance:Door een veerplaat aandrijvingsmodus te gebruiken, is er geen achteruitgang in de rotatierichting en is de rotatie soepel met weinig lawaai.

Sterke warmteafvoer:Met zijn uitstekende warmteafvoervermogen zorgt hij voor langdurige stabiele werking zonder afbreuk te doen aan de prestaties.

Goed duurzaam:Hoogwaardige materialen en procesontwerp zorgen voor een lange levensduur van het product.

Eenvoudige installatie:De richting van de installatie is vrij en de koppeling wordt ondersteund door lagers, waardoor het installatieproces eenvoudig en snel verloopt.

Meerdere modelkeuze:Biedt meerdere modellen om te voldoen aan de koppel- en installatievereisten in verschillende toepassingsscenario's.

Ondersteuning en diensten



  • 24/7 klantenservice om vragen te beantwoorden.
  • Deskundig advies over productkeuze en probleemoplossing.
  • Gedetailleerde productinformatie en opleidingsmateriaal.
  • Volledige garantie en reparatiediensten.
  • Product updates en upgrades.

Verpakking en verzending

De AM-serie miniatuur elektromagnetische koppelingsrem wordt verpakt en verzonden in een kartonnen doos die is ontworpen om het product veilig en beveiligd te houden tijdens het vervoer.De doos heeft een op maat gemaakte invoegplaat om het product veilig te passenIn de doos wordt het product in een bubbelwrap en schuimvulling gewikkeld om extra demping en bescherming te bieden.Een verpakkingsbrief en alle promotiemateriaal zijn bij het pakket inbegrepenHet pakket wordt vervolgens verzonden via een betrouwbare vervoerder zoals UPS of FedEx.De levertijd varieert afhankelijk van de gekozen verzendmethode en bestemming.

Het pakket wordt vervolgens verzonden via een betrouwbare vervoerder zoals UPS of FedEx.De levertijd varieert afhankelijk van de gekozen verzendmethode en bestemming.

Eénfasige drukker met volle golfrectificatie koppeling AM-serie Miniatuur elektromagnetische koppelingsrem 4
