V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

V-serie Droog enkelbord Elektromagnetische koppeling/rem met 100/200V wisselstroom-invoerspanning

Producten - Clutch
  • Markeren

    Elektromagnetische koppeling/rem

    ,

    V-serie Elektromagnetische koppeling/rem

  • Machtsmodel
    OTPF/H25/H45/H70
  • Rectificatiemethode
    Eenfasige volle golf
  • Frequentie
    50/60Hz
  • AC-invoerspanning
    100/200V
  • DC-uitgang
    24V
  • Warmteafvoer
    Sterk
  • Duurzaamheid
    - Goed.
  • Gevoeligheid
    Hoog
  • Plaats van herkomst
    Japan
  • Modelnummer
    V Reeks
  • Min. bestelaantal
    Onderhandelen
  • Prijs
    Negotiate
  • Verpakking Details
    maatverpakking

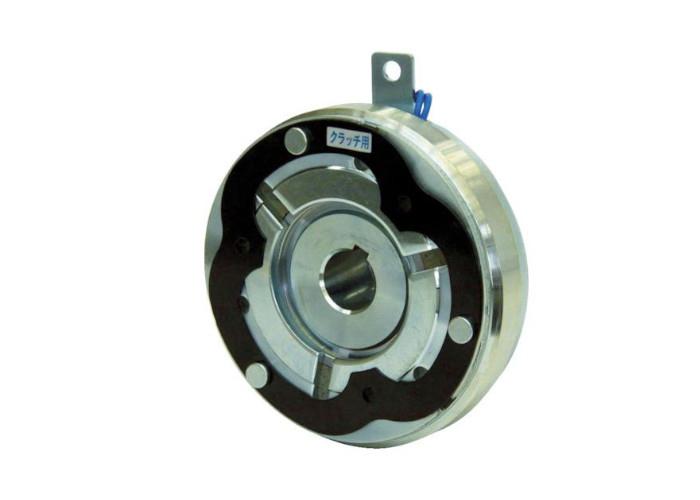

V-serie Droog enkelbord Elektromagnetische koppeling/rem met 100/200V wisselstroom-invoerspanning

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
Prijs opvragen Contact nu

De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.

Productbeschrijving:

De producten van de serie Electromagnetic Clutch&Brake V zijn een elektromagnetische koppel/rem met een droge enkele plank, die lichtgewicht, hoog koppel, gemakkelijke installatie, hoge gevoeligheid,geluidsvrije werkingDit product wordt veel gebruikt op het gebied van industriële automatisering en biedt precieze koppelregeling en remoplossingen voor verschillende mechanische apparatuur.de behoeften van een lange termijn stabiele werking te voldoen.

Technische parameter:

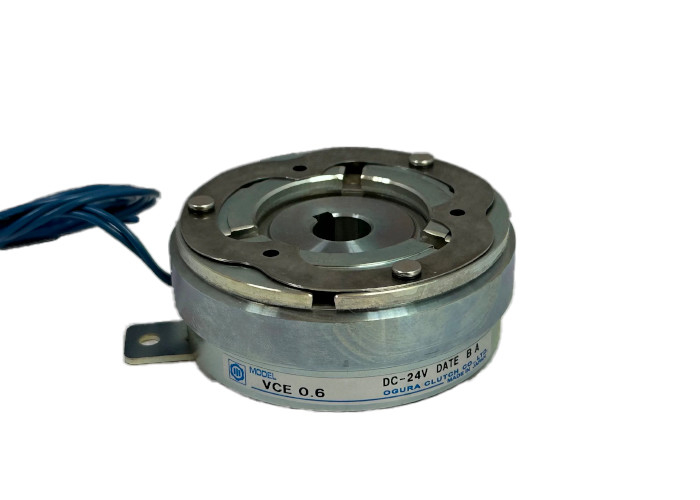

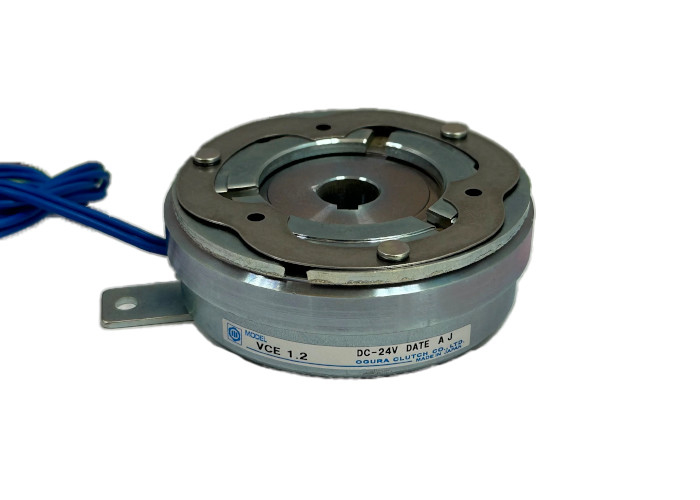

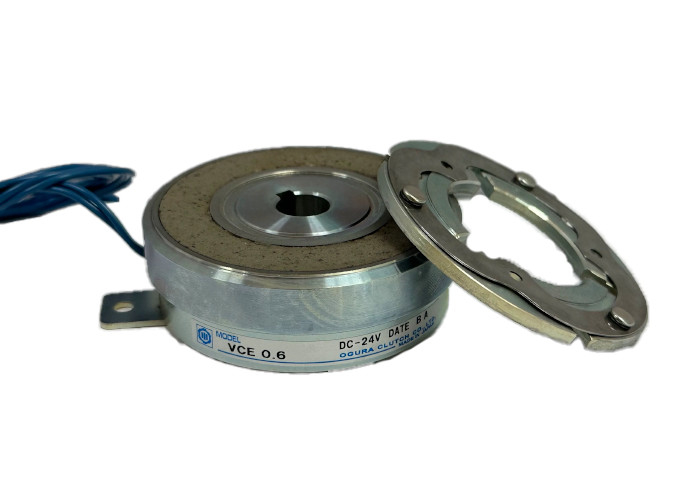

VCE-droge elektromagnetische koppeling met één plaat

Type 0.6, type 1.2, type 2.5, Type 5, Type 10, Type 20

Torse: 6 - 200 N·m.

Model VCE 0.6 1.2 2.5 5 10 20
Statisch wrijvingsmoment [N·m] 6 12 25 50 100 200
Inertie J × 10- 4[kg·m2] Einde van de rotor 0.9 2.6 8.1 24.1 58.0 182
Beveiligingspunt 0.5 1.5 4.8 14.3 45.0 136
De diameter van de boor dH7 12 15 20 25 30 40
Sleutelwegzijde b.Js9×t+0.15 4x13.8 5x17.3 6x22.8 8x28.3 8x33.3 12x43.3
Omtrekrichting Een 70 90 113 142 178 225
C 35 45 53 66 83 107
E 41 56 65 78 100 125
F 5 6 6 6 10 10
G 14 16 16 16 24 24
H 4.5 5.5 6.5 6.5 8.5 8.5
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
Asrichting L 30 35.1 40.5 45.5 50.6 60.5
M 24 26.5 30 33.5 37.5 44
N 5.5 6.6 8.5 10 13.1 44
P 0.5 2 2 2 0 0
R 5.8 7 8.2 10.4 14 17.5
T 1.6 2 2 2 2.9 2.9
Massa[kg] 0.53 0.99 1.9 3.2 5.8 10.8

V-serie Droog enkelbord Elektromagnetische koppeling/rem met 100/200V wisselstroom-invoerspanning 0

VBE-droge elektromagnetische enkele plaatrem

Type 0.6, type 1.2, type 2.5, Type 5, Type 10, Type 20

Torse: 6 - 200 N·m

Model VBE 0.6 1.2 2.5 5 10 20
Statisch wrijvingsmoment [N·m] 6 12 25 50 100 200
Inertie. J × 10- 4[kg·m2] 0.5 1.5 4.8 14.3 45.0 136
Omtrekrichting Een 67 86 108 136 170 215
C 35 45 53 66 83 107
D 35 45 52 65 80 107
E 62 82 100 125 156 200
F 85 110 135 165 210 265
G 75 98 122 150 190 240
H 4.5 5.5 6.5 6.5 8.5 11
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
Asrichting L 24.5 27.5 31.5 35 40 47.5
R 5.8 7 8.2 10.4 14 17.5
T 1.8 2.1 2.4 2.4 2.7 3
Massa[kg] 0.32 0.59 1.1 2.0 3.7 7.0

V-serie Droog enkelbord Elektromagnetische koppeling/rem met 100/200V wisselstroom-invoerspanning 1

Prestatietabel "Bedieningskenmerken".

Type V, type 0.6, type 1.2, type 2.5Type 5, type 10, type 20.

Model Statisch wrijvingsmoment [N · m] Spiraal (20 °C) Magneet-aantrekkingstijd (S) Tekentijd (S) Tijd voor het loslaten van de armature (S) Toegelaten aantal rotaties (r/min)
Spanning (DC-V) Stroom (A) Weerstand (Ω) Vermogen (W)
VCE0.6 6 24 0.50 48 12 0.020 0.050 0.020 7000
VBE0.6 0.010 0.040
VCE1.2 12 0.65 37 15 0.020 0.050 0.030 6000
VBE1.2 0.62 39 0.015 0.045
VCE2.5 25 0.92 26 22 0.030 0.070 0.050 5500
VBE2.5 0.020 0.060
VCE5 50 1.41 17 33 0.045 0.085 0.070 4500
VBE5 0.025 0.065
VCE10 100 1.60 15 38 0.090 0.130 0.085 3600
VBE10 0.040 0.078 0.035
VCE20 200 2.20 11 53 0.110 0.155 0.095 3000
VBE20 0.055 0.095 0.062



Prestatietafel "Werklast".

Type V, type 0.6, type 1.2, type 2.5Type 5, type 10, type 20.

Model

VCE, VBE

 Maximale instelbare splitsing [mm] Maximale verstelbare totale werkdruk [J] Maximale totale werkdruk [J]
0.6 0.5 2.9 × 107 13×107
1.2 0.6 6.6×107 25×107
2.5 0.7 13×107 49×107
5 0.8 26×107 88×107
10 1.2 62×107 170×107
20 1.5 120×107 320×107

V-serie Droog enkelbord Elektromagnetische koppeling/rem met 100/200V wisselstroom-invoerspanning 2

Toepasselijke scenario's:

Toepassingsgebieden:Geschikt voor industriële automatiseringsgebieden die een nauwkeurige controle van de koppeloverdracht en het remmen vereisen, zoals mechanische verwerking, geautomatiseerde productielijnen, verpakkingsmachines, enz.

Installatieomgeving:Vrije installatierichting, eenvoudig te installeren, geschikt voor verschillende complexe installatieomgevingen.

Productfunctie:

Regeling van het koppel:Biedt een koppelbereik van 6 tot 200 N · m om aan verschillende belastingvereisten te voldoen.

Snelle reactie:in staat om snel koppel te genereren en af te geven, waardoor een zeer nauwkeurige bewegingsregeling wordt bereikt.

Gezonde werking:Door het gebruik van een ontwerp met geen terugslag ontstaat er geen geluid tijdens de rotatie, waardoor de kwaliteit van de werkomgeving wordt verbeterd.

Warmteafvoer en duurzaamheid:Het heeft een sterke warmteafvoer om een lange termijn stabiele werking te garanderen, terwijl het ook een goede duurzaamheid heeft.

Bijbehorende onderdelen:uitgerust met schroeven, veerspoelers, afstandsbedieners, spoelers, beschermende elementen en andere accessoires voor een gemakkelijke installatie en onderhoud.
