24V DC-uitgang Printerclutch MMC-serie Droge Single Board Elektromagnetische clutch
-
Markeren
24 V gelijkstroomuitgangsprinterclutch
,Droge koppel van een printbord
,Printerclutch van de MMC-serie
-
MachtsmodelOTPF/H45/H70/H130/H240
-
RectificatiemethodeEenfasige volle golf
-
Frequentie50/60Hz
-
AC-invoerspanning100 V/200 V
-
DC-uitgang24V
-
RoestpreventieHoog
-
TrillingsweerstandHoog
-
installatierichtingDiversificeren
-
Plaats van herkomstJapan
-
ModelnummerMMC-serie
-
Min. bestelaantalOnderhandelen
-
PrijsNegotiate
-
Verpakking Detailsmaatverpakking
24V DC-uitgang Printerclutch MMC-serie Droge Single Board Elektromagnetische clutch
De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven, zijn alleen ter referentie. Als u op zoek bent naar producten die verband houden met velden zoals elektronische componenten, precisiecomponenten, kantoorautomatisering en fabrieksautomatisering, of als u op maat gemaakte producten in dit veld nodig hebt, neem dan gerust contact met ons op via het consultatieformulier, telefonisch of op een andere manier die u handig vindt. Wij zullen u zo snel mogelijk antwoorden. Wij houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit service te bieden. Wij kijken ernaar uit om een vriendelijke en stabiele samenwerkingsrelatie met u op te bouwen.
Productomschrijving:

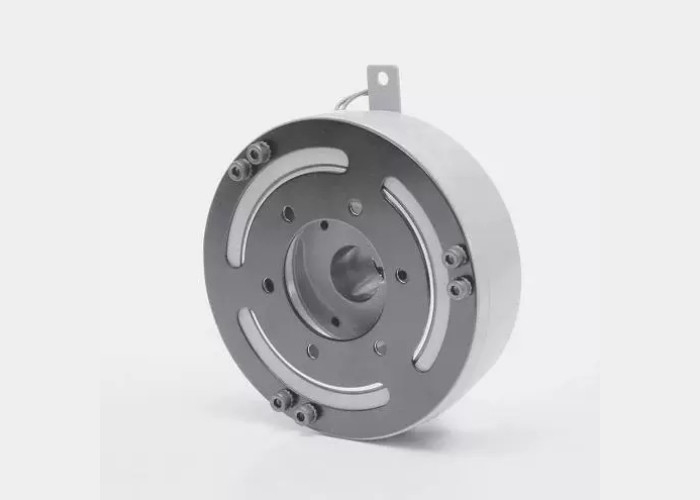

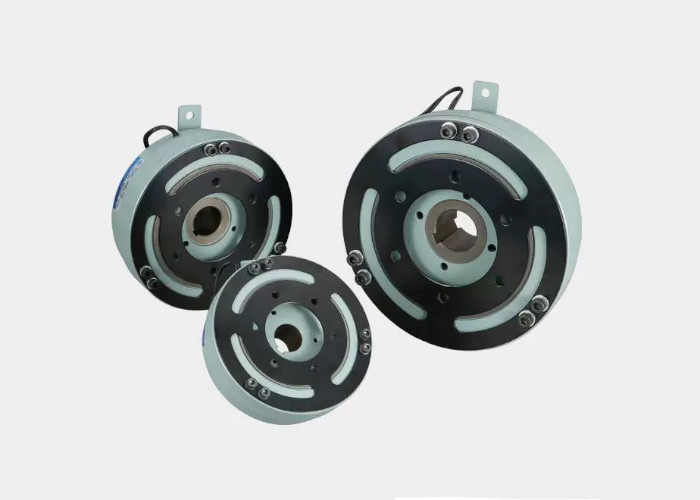

De MMC-serie is een droge enkelvoudige plaat elektromagnetische koppeling die is ontworpen om te voldoen aan de zware bedrijfsomstandigheden van verschillende industriële velden. Deze koppeling is een ideale keuze geworden voor veel krachtoverbrengings- en controlesystemen vanwege zijn uitstekende prestatiekenmerken, waaronder een breed koppelbereik (50-2000N · m), uitstekende trillingsbestendigheid, non-backlash plaatveer aandrijfmodus, hoge roestbestendigheid en diverse spanningsspecificaties (DC12V en DC24V).
Technische parameter:
MMC - type elektromagnetische koppeling voor motoren [lagertype].
Type 5, Type 10, Type 20 en Type 40.
Koppel: 50 - 400 N·m.
| Model | MMC | 5E | 5G | 10E | 10G | 20E | 20G | 40E | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| Spanningsspecificatie [DC - V]. | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| Statisch wrijvingskoppel. | [N·m] | 50 | 100 | 200 | 400 | |||||
| Inertie | Jx10-4(kg·m ...2] | Rotor einde | 22 | 73 | 221 | 550 | ||||
| Anker einde | 18 | 59 | 143 | 380 | ||||||
| boringdiameter | DH7 | 25 | 30 | 40 | 50 | |||||
| spiebaan | BE9×t+0,25 | 7×28 | 7×33 | 10×43,5 | 15×55 | |||||
| Omtrekrichting | A | 141 | 176 | 221 | 261 | |||||
| CH9 | 52 | 70 | 92 | 115 | ||||||
| D | 133 | 165 | 207.2 | 243 | ||||||
| Ik | 80 | 95 | 120 | 140 | ||||||
| F | 6 | 10 | 10 | 12 | ||||||
| G | 16 | 24 | 24 | 28 | ||||||
| H | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| J | 70 | 92 | 118 | 142 | ||||||
| Ik | 6-M6×12 | 6-M8×16 | 6-M10×20 | 8-M10×20 | ||||||
| Axiale richting | Ik | 56.1 | 71.3 | 79,8 | 90.2 | |||||
| M | 35 | 48 | 53 | 65 | ||||||
| N | 15.5 | 16.5 | 18 | 16.2 | ||||||
| P | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| Q | 2 | 3.1 | 3.1 | 6.8 | ||||||
| R | 2 | 2.9 | 2.9 | 3.2 | ||||||
| S | 0,3~0,5 | 0,3~0,5 | 0,4~0,6 | 0,5~0,7 | ||||||
| Ik | 400 | 370 | 410 | 380 | ||||||
| Massa [kg]. | 3.4 | 6.8 | 11.8 | 19.5 | ||||||
MMC - type elektromagnetische koppeling voor motoren [lagertype].
Type 70, Type 100, Type 200.
Koppel: 700 - 2000 N·m.
| Model | MMC | 70E | 70G | 100E | 100G | 200G | ||
|---|---|---|---|---|---|---|---|---|
| Spanningsspecificatie [DC - V]. | 12 | 24 | 12 | 24 | 24 | |||
| Statisch wrijvingskoppel. | [N·m] | 700 | 1000 | 2000 | ||||
| Inertie | Jx10-4(kg·m ...2] | Rotor einde | 1030 | 2800 | 6300 | |||
| Anker einde | 980 | 2100 | 3800 | |||||
| boringdiameter | DH7 | 60 | 70 | 80 | ||||
| spiebaan | BE9×t+0,25 | 15×65 | 18×76 | 20×86 | ||||
| Omtrekrichting | A | 316 | 381 | 400 | ||||
| CH9 | 150 | 185 | 185 | |||||
| D | 293 | 360 | 375 | |||||
| Ik | 170 | 210 | 220 | |||||
| F | 13 | 13 | 13 | |||||
| G | 30 | 30 | 40 | |||||
| H | 13 | 13 | 13 | |||||
| J | 180 | 220 | 220 | |||||
| Ik | 8-M10×20 | 8-M12×25 | 8-M16×30 | |||||
| Axiale richting | Ik | 100.4 | 111.3 | 144.1 | ||||
| M | 70 | 80 | 102 | |||||
| N | 19 | 20 | 28.8 | |||||
| P | 14.8 | 19.8 | 26 | |||||
| Q | 2.8 | 14.8 | 5 | |||||
| R | 3.2 | 3.2 | 5 | |||||
| S | 0,6~0,8 | 0,7~0,9 | 0,7~0,9 | |||||
| Ik | 370 | 340 | 300 | |||||
| Massa [kg]. | 32 | 47.3 | 79 | |||||
Prestatietabel (bedrijfskenmerken)
MMC-type, type 5, type 10, type 20, type 40, type 70, type 100, type 200.
| model | Statisch wrijvingskoppel [N · m] | Spoel (20 ℃) | Magneet aantrekkingstijd (S) | Loslaattijd van het anker (S) | Toegestaan aantal omwentelingen (r/min) | ||||
| Spanning (DC-V) | Stroom (A) | Weerstand (Ω) | Vermogen (W) | ||||||
| MMC5 | Ik | 50 | 12 | 2,50 | 4.80 | 30 | 0,050 | 0,090 | 4000 |
| G | 24 | 1.26 | 19 | ||||||
| MMC10 | Ik | 100 | 12 | 2.92 | 4.11 | 35 | 0,070 | 0,150 | 3600 |
| G | 24 | 1.46 | 16.4 | ||||||
| MMC20 | Ik | 200 | 12 | 4.17 | 2.88 | 50 | 0,080 | 0,140 | 3000 |
| G | 24 | 2.09 | 11.5 | ||||||
| MMC40 | Ik | 400 | 12 | 5.41 | 2.22 | 65 | 0,120 | 0,160 | 3000 |
| G | 24 | 2.70 | 8.9 | ||||||
| MMC70 | Ik | 700 | 12 | 7.50 | 1.60 | 90 | 0,180 | 0,180 | 2500 |
| G | 24 | 3,75 | 6.4 | ||||||
| MMC100 | Ik | 1000 | 12 | 8.33 | 1.44 | 100 | 0,200 | 0,200 | 1800 |
| G | 24 | 4.14 | 5.8 | ||||||
| MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0,400 | 0,400 | 1600 | |
Hoeveelheid werk
MMC-type, type 5, type 10, type 20, type 40, type 70, type 100 en type 200.
| Model | De maximaal instelbare speling [mm] | De maximaal instelbare totale werklast [J] | De maximale totale werklast [J] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
Toepasselijke scenario's:
De elektromagnetische koppeling uit de MMC-serie wordt veel gebruikt in verschillende mechanische apparatuur die nauwkeurige controle en efficiënte krachtoverbrenging vereist. De hoge prestaties en betrouwbaarheid maken dat deze een belangrijke rol speelt in sectoren zoals automotoren, industriële automatiseringsproductielijnen, zware machineapparatuur, gereedschapsmachines en hefapparatuur. Vooral in toepassingsscenario's die frequent starten, stoppen en koppelaanpassing vereisen, zijn de prestaties van de MMC-seriekoppeling bijzonder uitstekend.
Productfunctie:
Breed koppelbereik:
Specifieke reikwijdte:Biedt een breed scala aan koppelopties van 50 N·m tot 2000 N·m om aan verschillende belastingsvereisten te voldoen.
Toepassingsflexibiliteit:Dankzij het brede koppelbereik is de MMC-serie koppeling geschikt voor uiteenlopende industriële toepassingen en kan deze lichte tot zware lasten verwerken.
Uitstekende trillingsbestendigheid:
Speciaal veerontwerp:Door gebruik te maken van speciale veren worden trillingen en schokken effectief opgevangen, waardoor een stabiele werking van de koppeling in zware omstandigheden wordt gegarandeerd.
Duurzaamheid:Het ontwerp met een hoge trillingsbestendigheid verlengt de levensduur van de koppeling en verlaagt de onderhoudskosten.
Geen achteruitrijspeling:
Aandrijfmethode met bladveer:Het anker wordt aangedreven door een bladveer, zonder speling in de omtrekrichting, waardoor transmissiefouten worden beperkt.
Laag geluidsniveau:Het ontwerp zonder terugslagspeling zorgt ervoor dat de koppeling soepeler en stiller werkt.
Hoog roestwerend vermogen:
Oppervlaktebespuiting:Het koppelingsoppervlak heeft een speciale behandeling ondergaan om de roestwerende werking te verbeteren.
Speciaal vet en oliekeerring:Kogellagers maken gebruik van speciale vet- en oliekeerringen om de roestbestendigheid verder te verbeteren en een stabiele werking te behouden, zelfs in omgevingen met hoge temperaturen.
Gediversifieerde spanningsspecificaties:
Spanningsselectie:Gebruikers kunnen kiezen uit twee spanningsspecificaties: DC12V en DC24V, afhankelijk van hun werkelijke behoeften.
Ondersteuning voor batterijvoeding:De batterij kan direct als energiebron worden gebruikt, wat de flexibiliteit en het gebruiksgemak vergroot.
Eenvoudige installatie:
Kogellagerondersteuning:Het magnetische juk van de koppeling wordt ondersteund door kogellagers, die eenvoudig te installeren zijn en geen richtingsbeperkingen kennen.
Eenvoudige elektrische bediening:Naast de eenvoudige installatie is ook de elektrische bediening zeer eenvoudig, waardoor de bediening minder lastig is.
Complete accessoires:
Ondersteunende accessoires:Zorg voor accessoires zoals schroeven, draadgespen, connectoren en beschermende elementen, zodat gebruikers de apparatuur eenvoudig kunnen installeren en onderhouden.
Draadgespen en connectoren:Gebruik AMP-draadklemmen en -connectoren om een veilige verbinding en stabiele overdracht van draden te garanderen.
