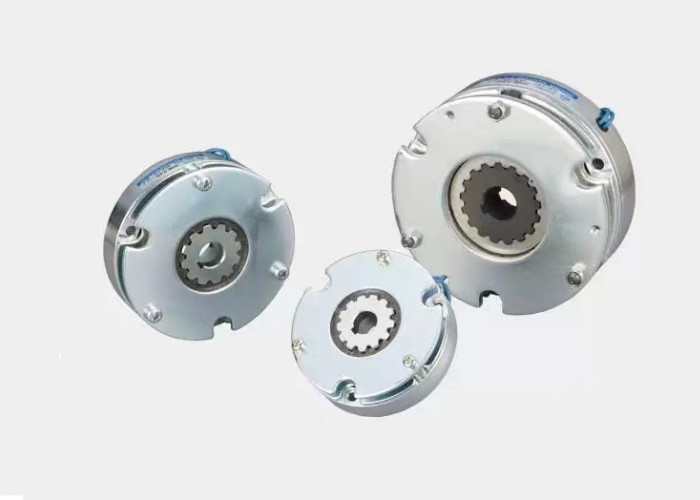

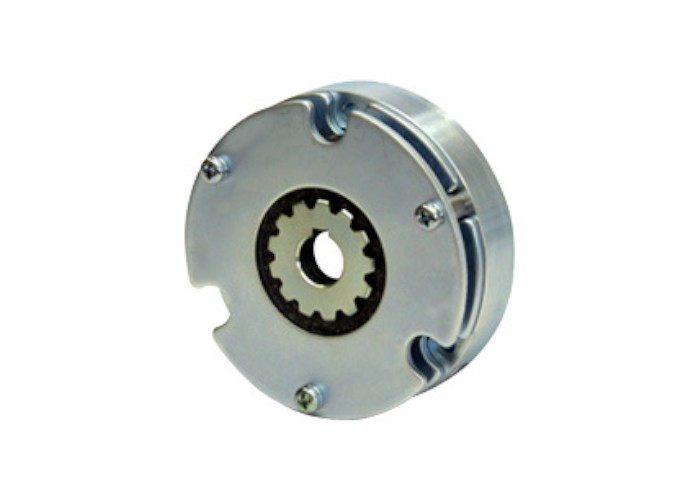

SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m

SNB-N-serie Onmiddellijk stoppen Niet-opgetrokken elektromagnetisch remmomentbereik 1 ̊100N・m

Producten - Clutch
  • Markeren

    Onmiddellijk stoppen Elektromagnetische rem

    ,

    100 N·m Elektromagnetische rem

    ,

    Elektromagnetische rem van de SNB-N-serie

  • Torsiewaaier
    1 ̊100 N·m
  • Aanvankelijk koppel
    70% van de koppelspecificatie
  • Spanning
    DC24V/90V
  • Versletenheid
    Sterk
  • Model
    Dun/compact
  • soorten
    Tipe remmen/houden voor twee doeleinden
  • Rectificatiemethode
    Eenfasige volle golf
  • AC-invoerspanning
    100 V/200 V
  • Plaats van herkomst
    Japan
  • Merknaam
    OGURA
  • Modelnummer
    SNB-N-serie
  • Min. bestelaantal
    Onderhandelen
  • Prijs
    Negotiate
  • Verpakking Details
    maatverpakking

SNB-N-serie Onmiddellijk stoppen Niet-opgetrokken elektromagnetisch remmomentbereik 1 ̊100N・m

  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
Prijs opvragen Contact nu

De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.

Productbeschrijving:

De SNB-N-serie is een niet-opgetrokken elektromagnetische rem die is ontworpen voor zowel het remmen als het vasthouden.deze rem heeft een veergesloten structuurHet kan snel koppel genereren en snel remmen, en is daarom bijzonder geschikt voor veiligheidsbremsen.Het slanke en compacte ontwerp is zeer compatibel met de compacte aard van servomotoren en diverse machines en apparatenDe SNB-N-reeks rem maakt gebruik van slijtvast wrijvingsmateriaal om de duurzaamheid te garanderen en is uitgerust met een handmatige loslaten functie.aanzienlijke effecten hebben tijdens installatie van apparatuur of stroomstoring.

Technische parameter:

SNB-N niet-opgetrokken bedieningsrem [voor remmen]

Type 0.1, type 0.2, type 0.4, type 0.8

Torse: 1 tot en met 8N·m

Model SNB-N 0.1G 0.1K 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K.
Spanningsspecificatie DC (V) 24 90 24 90 24 90 24 90
Statisch wrijvingsmoment 〔N・m〕 1 2 4 8
Inertie J × 10-4〔kg・m2〕 0.16 0.28 0.43 1.22
De diameter van de boor dH7 12 12 14 19
Sleutelweg b.E9×t+0.15 4x13.5 4x13.5 5 × 16 5x21
Omtrekrichting Een 77 85 97 117
B. 68 74 85 108
Ch9 77 85 97 117
D 3 4 4 4
E 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H - - -
Asrichting L 30 32 35 41
M 26 28 30 35
N 15 16 17 19.5
P 19.5 21 22 25.5
Q 8 8 8 10
R 7 7.5 8.5 8.5
S(door naar stop) 0.1~0.25 0.1~0.25 0.1~0.25 0.1~0.25
Gewicht (kg) 0.55 0.8 1.1 1.8

SNB-N-serie Onmiddellijk stoppen Niet-opgetrokken elektromagnetisch remmomentbereik 1 ̊100N・m 0



SNB-N niet-opgetrokken bedieningsrem [voor remmen]

Type 1.2, type 2.5, type 5, type 10

Torse: 12 tot 100 N·m.

Model RNB-N 1.2G 1.2K 2.5G 2.5K 5G 5K. 10G 10K.
Spanningsspecificatie DC (V) 24 90 24 90 24 90 24 90
Statisch wrijvingsmoment 〔N・m〕 12 25 50 100
Inertie J × 10-4〔kg・m2〕 3.0 6.0 14.5 25
De diameter van de boor dH7 19 24 28 32
Sleutelweg b.E9×t+0.15 5x21 7×27 7×31 10x35.5
Omtrekrichting Een 125 145 165 187
B. 112 130 150 170
Ch9 125 145 165 187
D 4 5 5 6
E 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H M5 M5 M6 M6
Asrichting L 54 59 71 83
M 46 51 61 72
N 26 27 32 37
P 16 18 22 21
Q 25 25 30 40
R 11 14 17 21
S(door naar stop) 0.15 tot 0.3 0.15 tot 0.3 0.15 tot 0.3 0.2~0.35
Gewicht (kg) 3.5 5.1 7.9 12.5

SNB-N-serie Onmiddellijk stoppen Niet-opgetrokken elektromagnetisch remmomentbereik 1 ̊100N・m 1



Prestatietabel (operatiekarakteristieken)

SNB-N-type [voor remmen], type 0.1, type 0.2, type 0.4, type 0.8, type 1.2, type 2.5Type 5, type 10.



Model

SNB-N

 Specificatie van het koppel (N · m) Spiraal (20 °C) Magneet aantrekkingstijd (ms) Verwijderingstijd van de armature (ms) Toegelaten aantal rotaties ((R/
DC-spanning (V) Gelijkstroom (A) Weerstand (Ω) Vermogen (W)
0.1 G 1 24 0.41 59 10 25 15 5000
K 90 0.11 815
0.2 G 2 24 0.54 45 13 30 15 4000
K 90 0.14 630
0.4 G 4 24 0.63 38 15 40 20 4000
K 90 0.17 540
0.8 G 8 24 0.76 32 18 55 35 3500
K 90 0.20 445
1.2 G 12 24 0.96 25 23 70 40 3500
K 90 0.25 358
2.5 G 25 24 1.13 21 27 90 60 3000
K 90 0.30 300
5 G 50 24 1.37 17.5 33 135 80 3000
K 90 0.37 245
10 G 100 24 1.88 12.8 45 200 110 2500
K 90 0.50 180





Prestatietabel (werklast)

SNB-N-type [voor remmen], type 0.1, type 0.2, type 0.4, type 0.8, type 1.2, type 2.5, type 5, type 10

Model
SNB-N		 Maximale instelbare splitsing [mm] Maximale verstelbare totale werkdruk [J] Maximale totale werkdruk [J] Maximale bedrijfsdruk [W]
0.1 0.55 - 1.6 × 107 33
0.2 0.55 - 1.9 × 107 41
0.4 0.60 - 3.0 × 107 57
0.8 0.60 - 5.6 × 107 98
1.2 0.65 5.5 × 107 2.0 × 108 98
2.5 0.65 7.7 × 107 3.4 × 108 114
5 0.70 9.1 × 107 4.8 × 108 115
10 0.80 1.6 × 108 7.9 × 108 212

SNB-N-serie Onmiddellijk stoppen Niet-opgetrokken elektromagnetisch remmomentbereik 1 ̊100N・m 2

Toepasselijke scenario's:

De rem van de SNB-N-serie heeft een breed scala aan toepassingen en is niet beperkt door zijn dubbele functionaliteit van remmen en vasthouden.Het kan worden gebruikt in verschillende mechanische systemen die snel remmen en vasthouden vereisen, zoals onder meer geautomatiseerde productielijnen, robotgewrichten en transmissietoestellen.De uitstekende remprestaties en het compacte ontwerp maken het een ideale optie voor talrijke industriële toepassingen.

Productfunctie:

Bremsfunctie:Wanneer de spoel niet wordt aangedreven, wordt de armature tegen de wrijvingsschijf gedrukt door een veerkracht om een remwerking te bereiken.

Onderhoud functie:In de remtoestand kan hij de statische toestand van het mechanische systeem stabiel handhaven om toevallige beweging te voorkomen.

Snelle reactie:Met behulp van elektromagnetische principes trekt de spoel de armature snel aan nadat deze is aangesloten, laat de rem los en bereikt een snelle reactie.

Handmatig loslaten:Voor sommige modellen (1.2-10) is een handmatige remfunctie voorzien, die de rem kan loslaten door de boor aan te geven, waardoor de installatie en het onderhoud van de apparatuur worden vergemakkelijkt.

Afwijkingscorrectie:Sommige modellen ondersteunen gapregeling, waarmee de gap tussen de armature en het magnetische juk kan worden aangepast volgens het daadwerkelijke gebruik om het remwerkingseffect te garanderen.

Duurzaam en langdurig:Gebruik van slijtvast wrijvingsmateriaal om een stabiele remprestatie van de rem tijdens langdurig gebruik te garanderen.

Ondersteuning en diensten



  • 24/7 klantenservice om vragen te beantwoorden.
  • Deskundig advies over productkeuze en probleemoplossing.
  • Gedetailleerde productinformatie en opleidingsmateriaal.
  • Volledige garantie en reparatiediensten.
  • Product updates en upgrades.

Verpakking en verzending

SNB-N-serie: Niet-opgetrokken elektromagnetische rem voor onmiddellijk stoppen wordt verpakt en verzonden in een kartonnen doos die is ontworpen om het product veilig en beveiligd te houden tijdens het vervoer.De doos heeft een op maat gemaakte invoegplaat om het product veilig te passenIn de doos wordt het product in een bubbelwrap en schuimvulling gewikkeld om extra demping en bescherming te bieden.Een verpakkingsbrief en alle promotiemateriaal zijn bij het pakket inbegrepenHet pakket wordt vervolgens verzonden via een betrouwbare vervoerder zoals UPS of FedEx.De levertijd varieert afhankelijk van de gekozen verzendmethode en bestemming.

Het pakket wordt vervolgens verzonden via een betrouwbare vervoerder zoals UPS of FedEx.De levertijd varieert afhankelijk van de gekozen verzendmethode en bestemming.

SNB-N-serie Onmiddellijk stoppen Niet-opgetrokken elektromagnetisch remmomentbereik 1 ̊100N・m 3
