A6N series servo drive，High speed network drive Realtime Express，Highly real-time。

Servo-aandrijving van de A6N-serie,netwerkaandrijving met hoge snelheid Realtime Express,Highly realtime,..

Producten - Bestuurders en motoren - Servomotorbestuurder
  • Markeren

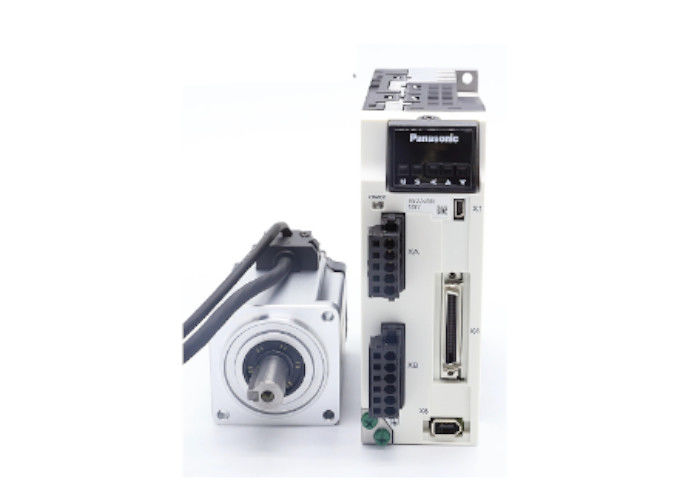

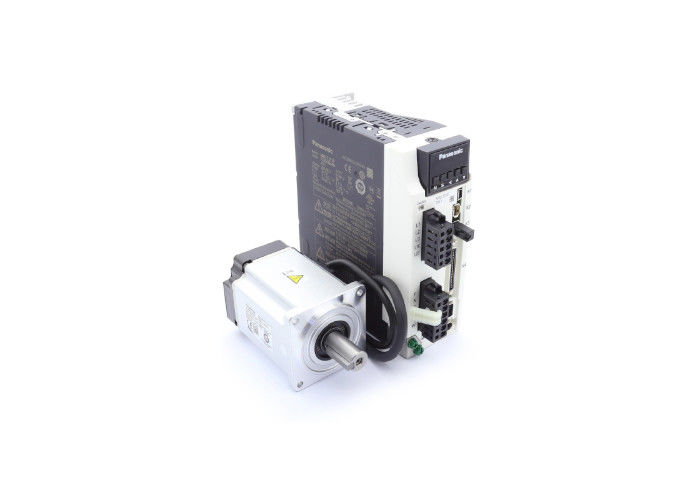

    Servo-aandrijving van de A6N-serie

    ,

    Realtime Express servo aandrijving

    ,

    Servo-aandrijving van het hogesnelheidsnetwerk

  • Model
    A6N
  • Reeks
    A6NF/A6NE
  • Stroomvoorziening
    Wisselstroom
  • Beschermingsniveau
    IP65
  • Plaats van herkomst
    Japan
  • Modelnummer
    A6N-serie
  • Min. bestelaantal
    Onderhandelen
  • Prijs
    Negotiate
  • Verpakking Details
    maatverpakking

Servo-aandrijving van de A6N-serie,netwerkaandrijving met hoge snelheid Realtime Express,Highly realtime,..

  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
Prijs opvragen Contact nu

De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.

Productbeschrijving:

A6N-serie

RTEX-correspondentie

Multifunctionele A6NF

Standard A6NE



Realtime Express (RTEX) correspondentie.

Het streven naar de ultieme real-time prestaties.

De maximale communicatiecyclus bedraagt 0,0625 ms [met een maximum van 16000 transmissie per seconde!].

Communicatiesnelheid 100 Mbps full duplex.

Snelheidsrespons 3200 Hz.



Functionaliteit die overeenkomt met meerdere behoeften.

Hoogprecisie van de positie van de klem en vergelijking.

Draadloze werking absolute functie.

Veiligheidsfunctie I/F met bijbehorende internationale normen.



Eenvoudige netwerkverbinding.

Een combinatie van hoge prestaties en lage kosten.

Het instellen van gelijktijdigheid door middel van communicatie ASIC.

De ontwikkeling van overeenkomstige meester- en slavenstations is gemakkelijker.

Basisvoorschriften:

A6NE-serie (standaardtype)

Positie, snelheid en koppeltype.

Project Functie
Inlaatvoeding 100 V Stroomvoorziening voor het hoofdcircuit enkelfasige 100V 120V 50Hz/60Hz
Stroomvoorziening voor besturingskring eenfasige 100V ∼120V 50Hz/60Hz
200 V Stroomvoorziening voor het hoofdcircuit Type A-D Eenfasige/driefasige 200V~240V 50Hz/60Hz
Type E-F Driefasige 200V~240V 50Hz/60Hz
Stroomvoorziening voor besturingskring Type A-D Eenfasige 200V ~ 240V 50Hz/60Hz
Type E-F Eenfasige 200V tot 240V B50Hz/60Hz
Milieuvoorwaarden voor gebruik Temperatuur
  • Werktemperatuur van 0 °C tot 55 °C (zonder bevriezing)
  • Bergingstemperatuur -20 °C~65 °C (gegarandeerde maximumtemperatuur: 80 °C gedurende 72 uur, maar zonder condensatie)
Vochtigheid

Houd het onder 20% tot 85% RH tijdens gebruik en opslag (zonder condensatie)
Hoogte

Zeeniveau onder 1000 meter
Vibratie

Onder 5,88 m/s2, 10 Hz tot 60 Hz
Besturingsmodus IGBT PWM sinusgolf aandrijving
Verwijder
  • 23 bit (8388608 resolutie) 7-draad serie absolute encoder.
  • Bij gebruik van een incrementaal systeem (zonder gebruik van data voor meerdere bewegingen) is het niet nodig de absolute encoderbatterij tijdens het gebruik aan te sluiten.
Verbinding Controlesignaal Invoer

8 (toewijzing van functies via parameters)
Output

3 (toewijzing van functies via parameters)
Analoogsignaal Output 2 uitgangen (analoge monitoren 1 en 2)
Pulssignaal Output

Encoder-impulsuitgang via A/B-fase-signaal-long-line-driver
Communicatiefunctie RealtimeExpressS ((RTEX) Echttijdige transmissie van handelingsinstructies, parameterinstellingen, statusmonitors, enz.
USB Het kan worden aangesloten op computers voor parameterinstellingen en statusbewaking.
Voorpaneel 17 segmenten LED2 bit.
2 LED voor de status van het netwerk (LINK, COM).
3 Gebruik een roterende schakelaar om het knooppuntadres in te stellen.
4 Analoge monitoruitgang (analoge monitoren 1 en 2).
Regeneratie
  • Type A-B: geen ingebouwde regeneratieve weerstand (alleen extern)
  • Type C-F: ingebouwde regeneratieve weerstand (kan extern zijn)
Dynamische rem A-F type: ingebouwd.
Controlemodel Semi-gesloten luscontrole.
Positieregeling: Profielpositieregeling (PP), Cyclilcpositieregeling (CP).
De snelheidsregeling: cyclische snelheidsregeling (CV).
Torkregeling: cyclische koppelregeling (CT).
De bovenstaande PP/CP/CV/CT kan worden ingeschakeld via RTEX-commando's.



A6NF-serie (multifunctioneel)

Positie, snelheid, koppel, volledig gesloten lus.

Project Functie
Inlaatvoeding 100 V Stroomvoorziening voor het hoofdcircuit enkelfasige 100V 120V 50Hz/60Hz
Stroomvoorziening voor besturingskring eenfasige 100V ∼120V 50Hz/60Hz
200 V Stroomvoorziening voor het hoofdcircuit Type A-D Eenfasige/driefasige 200V~240V 50Hz/60Hz
Type E-H Driefasige 200V~240V 50Hz/60Hz
Stroomvoorziening voor besturingskring Type A-D Eenfasige 200V ~ 240V 50Hz/60Hz
Type E-H Eenfasige 200V tot 240V B50Hz/60Hz
Milieuvoorwaarden voor gebruik Temperatuur
  • Werktemperatuur van 0 °C tot 55 °C (zonder bevriezing)
  • Bergingstemperatuur -20 °C~65 °C (gegarandeerde maximumtemperatuur: 80 °C gedurende 72 uur, maar zonder condensatie)
Vochtigheid

Houd het onder 20% tot 85% RH tijdens gebruik en opslag (zonder condensatie)
Hoogte

Zeeniveau onder 1000 meter
Vibratie

Onder 5,88 m/s2, 10 Hz tot 60 Hz
Besturingsmodus IGBT PWM sinusgolf aandrijving
Verwijder
  • 23 bit (8388608 resolutie) 7-draad serie absolute encoder.
  • Bij gebruik van een incrementaal systeem (zonder gebruik van data voor meerdere bewegingen) is het niet nodig de absolute encoderbatterij tijdens het gebruik aan te sluiten.
Verplaatsingssensor A/B-fase · oorsprongssignaalinvoer, seriecommunicatie seriecommunicatie verplaatsingssensor overeenkomstige fabrikant:
Mitutoyo, Heidanhain, Renishwa, Magnescale, Nklec-Sankyo, Fagor Automation
Verbinding Controlesignaal Invoer

8 (toewijzing van functies via parameters)
Output

3 (toewijzing van functies via parameters)
Analoogsignaal Output 2 uitgangen (analoge monitoren 1 en 2)
Pulssignaal Output

Encoderpulsen of externe verplaatsingssensorpulsen worden uitgezonden via A/B-fase-signaal-langlijndrivers.
Communicatiefunctie RealtimeExpressS ((RTEX) Echttijdige transmissie van handelingsinstructies, parameterinstellingen, statusmonitors, enz.
USB Het kan worden aangesloten op computers voor parameterinstellingen en statusbewaking.
Veiligheidsfunctie overeenkomstige functionele veiligheidsterminals.
Voorpaneel 17 segmenten LED2 bit.
2 LED voor de status van het netwerk (LINK, COM).
3 Gebruik een roterende schakelaar om het knooppuntadres in te stellen.
4 Analoge monitoruitgang (analoge monitoren 1 en 2).
Regeneratie
  • A-B-type, G-type, H-type: geen ingebouwde regeneratieve weerstand (alleen extern)
  • Type C-F: ingebouwde regeneratieve weerstand (kan extern zijn)
Dynamische rem Type A-G: ingebouwd type H: alleen extern.
Controlemodel 1Semi-gesloten lusbesturing.
Positieregeling: Profielpositieregeling (PP), Cyclilcpositieregeling (CP).
De snelheidsregeling: cyclische snelheidsregeling (CV).
Torkregeling: cyclische koppelregeling (CT).
2 Volledige controle in gesloten kring
Positiebeheersing: Profielpositiebeheersing (PP), Cyclische positiebeheersing (CP)
De twee hierboven genoemde modi 1 en 2 kunnen worden ingeschakeld via parameters
De bovenstaande PP/CP/CV/CT kan worden ingeschakeld via RTEX-commando's



Servo-aandrijving van de A6N-serie,netwerkaandrijving met hoge snelheid Realtime Express,Highly realtime,.. 0

specificaties:

Servo-aandrijving van de A6N-serie,netwerkaandrijving met hoge snelheid Realtime Express,Highly realtime,.. 1Servo-aandrijving van de A6N-serie,netwerkaandrijving met hoge snelheid Realtime Express,Highly realtime,.. 2

1Symbool van het model

Symbool Modelnaam   Symbool Modelnaam
MAD A-type MDD D-type
MBD B-type MED E-type
MCD C-type MFD F-type



2e serie

Symbool Naam van de serie
L A6-serie



Veiligheidsfuncties

Symbool Specificaties
N Geen veiligheidsfunctie
T met veiligheidselementen



4De nominale maximale stroom van de bestuurder

Symbool Nominale stroom   Symbool Nominale stroom
0 6A 5 40A
1 8A 8 60A
2 12A Een 100A
3 22A B. 120A
4 24A



5Specificaties van de spanning van de voedingsbron

Symbool Specificaties
1 eenfasige 100V
2 driefasige 200V
3 Eenfasige/driefasige 200V



6I/F-specificaties 7Functioneel onderscheid

Symbool Specificaties Symbool Specificaties
S Analoog/puls E Uniek type (specific voor de impulslijn)
F Multifunctioneel (puls, analoog, volledig gesloten lus)
G Universaal communicatietype (specific voor pulsband, RS232/RS485)
N RTEX E Geen veiligheidsfunctie
F met veiligheidselementen
