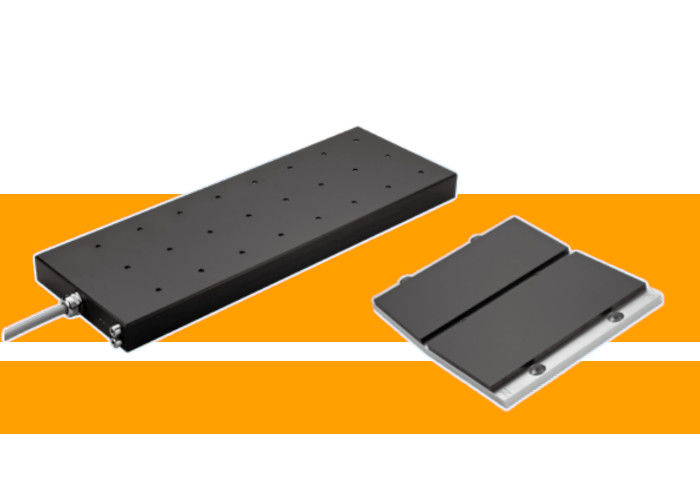

IJzerkern lineaire motor van de LMFA-serie heeft een onmiddellijke stuwkracht van 20.000 N en is geschikt voor de automatiseringsindustrie
-
Markeren
20 000N lineaire motor van de LMFA-serie
-
Maximale temperatuur van de spoel120°C
-
Extreme afstand30 mm
-
Thermische tijdconstante150s
-
Temperatuur van waterkoeling20℃
-
Plaats van herkomstZuid-Korea
-
ModelnummerLMFA-reeks
-
Min. bestelaantalOnderhandelen
-
PrijsNegotiate
-
Verpakking Detailsmaatverpakking
IJzerkern lineaire motor van de LMFA-serie heeft een onmiddellijke stuwkracht van 20.000 N en is geschikt voor de automatiseringsindustrie
De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.
Productbeschrijving:
De permanente magneet synchrone lineaire motor LMFA is een motorproduct met uitstekende prestaties.en heeft UL- en CE-certificaten verkregen.
Technische parameter:
| Parameter | LMFA01 | LMFA01L | LMFA02 | LMFA02L | LMFA03 | LMFA03L |
| Continu stuwkracht (N) | 74 | 74 | 149 | 149 | 223 | 223 |
| Continu stroom (A) | 1.4 | 1.8 | 2.7 | 3.6 | 4.1 | 5.5 |
| Continu stuwkracht (WC) (N) | 149 | 149 | 297 | 297 | 446 | 446 |
| Continu stroom (WC) (A) | 2.7 | 3.6 | 5.4 | 7.3 | 8.1 | 10.9 |
| Instantane stuwkracht (1s) (N) | 282 | 282 | 564 | 564 | 845 | 845 |
| Instantane stroom (1s) (A) | 8.4 | 11.3 | 16.7 | 22.6 | 25.1 | 33.9 |
| Stootconstante (N/A) | 55.1 | 40.8 | 55.1 | 40.8 | 100.8 | 74.6 |
| Zuigkracht tussen rotor en stator (N) | 457 | 457 | 914 | 914 | 1372 | 1372 |
| Maximale temperatuur van de spoel (°C) | 120 | |||||
| Elektrische tijdconstante (ms) | 7.2 | 7.7 | 7.2 | 7.7 | 7.2 | 7.7 |
| Weerstand (tussen draden, 25 °C) (Ω) | 11.7 | 6.0 | 5.9 | 3.0 | 3.9 | 2.0 |
| Weerstand (tussen draden, 120 °C) (Ω) | 15.4 | 7.9 | 7.7 | 4.0 | 5.1 | 2.6 |
| Inductaantie (tussen de lijnen) (mH) | 84.2 | 46.2 | 42.1 | 23.1 | 28.1 | 15.4 |
| Extreme afstand (mm) | 30 | |||||
| Buigradius van de motordraad (mm) | 94 | |||||
| Vervolgens elektromotorische krachtconstante (lijn naar lijn) (v/(m/s)) | 31.8 | 23.5 | 31.8 | 23.5 | 31.8 | 23.5 |
| Motorconstante (25C) (N/√ W) | 13.1 | 13.6 | 18.6 | 19.2 | 22.8 | 23.5 |
| Thermische weerstand (°C/W) | 2.25 | 2.40 | 1.13 | 1.20 | 0.75 | 0.80 |
| Thermische weerstand (WC) (°C/W) | 0.56 | 0.60 | 0.28 | 0.30 | 0.19 | 0.20 |
| Temperatuurtijdconstante (s) | 150 | |||||
| Minimumstroom (L/min) | 3.3 | |||||
| Temperatuur van waterkoeling (°C) | 20 | |||||
| Drukdaling (bar) | 0.54 | 0.54 | 0.82 | 0.82 | 1.1 | 1.1 |
| Schakelaar voor thermische sensoren | 1×Pt1000+1×(3OTC SNM120 in serie) | |||||
| Maximale snelheid van de onmiddellijke stuwkracht (m/s) | 5.39 | 7.40 | 5.39 | 7.40 | 5.39 | 7.40 |
Afmetingsdiagram van het product
Toepasselijke scenario's:
Het wordt veel gebruikt in gebieden zoals de machine-gereedschapsindustrie, laserverwerkingsmachines, glassnijmachines en actieve trillingsonderdrukkingsplatformen.
Productfunctie:
Ontwerp van de waterkoeling:Door middel van speciale elektromagnetische en warmteafvoer ontwerpen, vermindert het effectief de werktemperatuur van de motor en verbetert de stabiliteit en betrouwbaarheid van de motor.
Ultrahoge stuwkracht:De maximale momentane stuwkracht kan 20.000 N bereiken. Het continu stuwkrachtbereik van waterkoeling is 149 N tot 7917 N en het momentane stuwkrachtbereik is 282 N tot 20,827 N.krachtige stroomondersteuning bieden voor verschillende toepassingsscenario's.
Flexible configuratieDe driefasemotor bestaat uit een primaire zijde (mover) bestaande uit een ijzeren kern en een secundaire zijde (stator) bestaande uit permanente magneten.Meerdere verhuizers kunnen volgens de situatie worden gebruikt., en het aantal stators kan oneindig worden uitgebreid, en de bewegende slag is niet beperkt.
Meerdere installatiehoogten:De installatiehoogten zijn 48,5 mm, 50,5 mm, 64,1 mm en 66,1 mm, aangepast aan verschillende installatieomgevingen.
