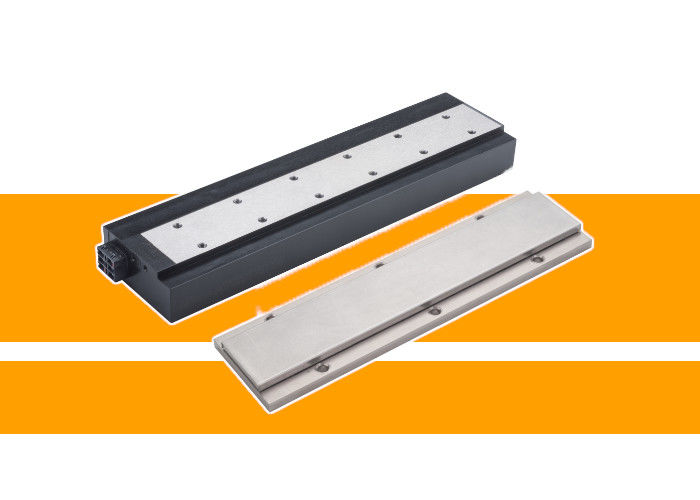

Lineaire motoren van de LMSA-serie hebben een kleine afmeting en een hoge stuwkracht, geschikt voor PCB-, FPC-, FPD- en LDI-industrieën
-
Markeren
FPC lineaire motor
,PCB-lineaire motor
,FPD lineaire motor
-
Installatiehoogte34 mm, 36 mm
-
Maximum Werkend Voltage325v
-
Extreme afstand30 mm
-
Plaats van herkomstZuid-Korea
-
ModelnummerLMSA-reeksen
-
Min. bestelaantalOnderhandelen
-
PrijsNegotiate
-
Verpakking Detailsmaatverpakking
Lineaire motoren van de LMSA-serie hebben een kleine afmeting en een hoge stuwkracht, geschikt voor PCB-, FPC-, FPD- en LDI-industrieën
De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.
Productbeschrijving:
De synchrone lineaire motor LMSA is een uitstekende vertegenwoordiger onder de lineaire aandrijvingsproducten.het bereikt de perfecte fusie van minimaal volume en maximale stuwkracht binnen een beperkte ruimteOnder hen is de LMSA-Z-serie nog unieker.
Technische parameter:
| Parameter | Eenheid | LMSA01-Z | LMSA02-Z | LMSA11-Z |
| continue stuwkracht | N | 52 | 104 | 103 |
| Continu stroom | Een | 2.1 | 4.2 | 2.1 |
| Instantane stuwkracht (1s) | N | 112 | 224 | 289 |
| Instantane stroom (1s) | Een | 6.3 | 12.6 | 6.3 |
| krachtconstante | N/A | 24.5 | 24.5 | 48.6 |
| Zuigkracht tussen rotor en stator | N | 241 | 482 | 481 |
| Maximale temperatuur van de spoel | °C | 120 | ||
| Elektrische tijdconstante | ms | 3 | 3.7 | 4.4 |
| Weerstand (tussen draden, 25 °C) | Ω | 6.2 | 3.1 | 8.4 |
| Weerstand (tussen draden, 120 °C) | Ω | 8.5 | 4.3 | 11.6 |
| Inductaantie (tussen de lijnen) | mH | 23 | 11.6 | 37.1 |
| Extreme afstand | mm | 30 | ||
| Radius van afbuiging van de motordraad | mm | - | ||
| Vervolgens elektromotorische krachtconstante (lijn tot lijn) | Vrms/(m/s) | 14.2 | 14.2 | 28.1 |
| Motorconstante (25C) | N/√W | 8.1 | 11.5 | 13.7 |
| thermische weerstand | °C/W | 1.69 | 0.83 | 1.23 |
| Temperatuurtijdconstante | S | 610 | ||
| Schakelaar voor thermische sensoren | - | 3PTC SUN120 in serie | ||
| Maximale werkspanning | VD.C. | 325 | ||
| Motiefmassa | kg | 0.49 | 0.98 | 0.7 |
| Eenheidsmassa stator | Gewicht van het product | 1.9 | 1.9 | 2.7 |
