DMN95/DMN9A lineaire servomotor 1,41 Nm continu koppel voor precieze bewegingsregeling
-
Markeren
1.41 Nm lineaire servomotor
,Precieze bewegingscontrole lineaire servomotor
,DMN95/DMN9A lineaire servomotor
-
Ononderbroken torsie1.41 Nm
-
Instantane koppel (1s)4.7 Nm
-
Dreefmomentconstante6.01 Nm/arms
-
Maximale snelheid8000 t/min
-
Axiële/radiële afbuiging00,03 mm/0,03 mm
-
Motorgewicht2,36 Kg
-
Plaats van herkomstZuid-Korea
-
ModelnummerDMN95/DMN9
-
Min. bestelaantalOnderhandelen
-
PrijsNegotiate
-
Verpakking Detailsmaatverpakking

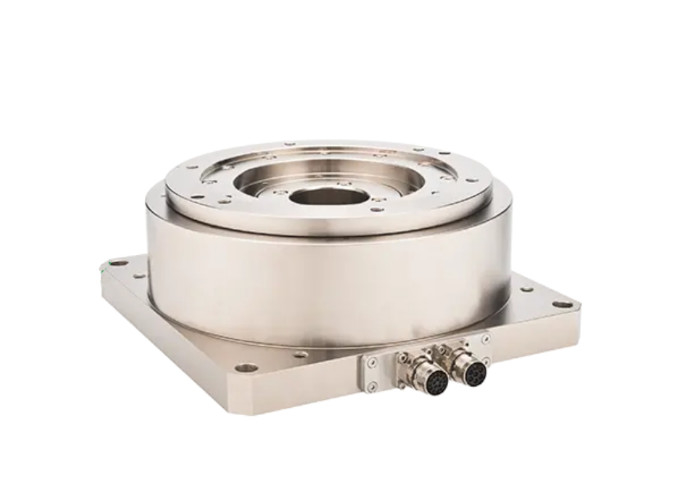

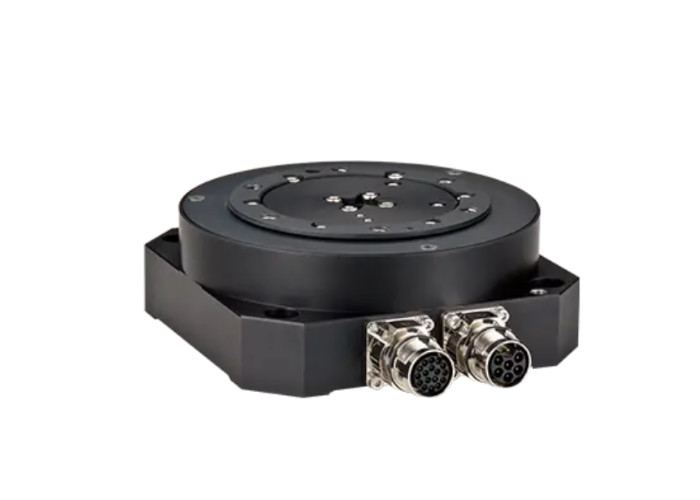

DMN95/DMN9A lineaire servomotor 1,41 Nm continu koppel voor precieze bewegingsregeling
De afbeeldingen, modellen, parameters en andere relevante informatie die in het product worden weergegeven zijn uitsluitend ter referentie.precisiekomponenten, kantoor- en fabrieksautomatisering, of als u producten op maat nodig heeft op dit gebied.We zullen u zo snel mogelijk antwoorden.We houden ons altijd aan het doel om te streven naar het beste om u de hoogste kwaliteit van dienstverlening te bieden. We kijken ernaar uit om een vriendelijke en stabiele samenwerkingsverhouding met u op te bouwen.
Productbeschrijving:
De DMN95/DMN9A-serie directe aandrijvingsmotoren hebben het lichtste uiterlijk en maken gebruik van hoogresolutionaire inkrementele/absolute feedbacksystemen om de feedbackpositie nauwkeurig te bepalen.hoog koppel, en zeer nauwkeurige positioneringsmogelijkheden, waardoor ze geschikt zijn voor industriële behoeften met een lage stuwkracht, maar die een nauwkeurige positionering vereisen.
Technische parameter:
| Specificaties | Onderneming | DMN95-5 | DMN9A-5 |
|---|---|---|---|
| Continu koppel | Nm | 47 | 94 |
| Continu stroom | Geweren | 4 | 12 |
| Instantane koppel (1s) | Nm | 141 | 282 |
| Instantane stroom (1s) | Geweren | 12 | 36 |
| Dreefmomentconstante | Nm/Arms | 11.76 | 7.6 |
| tijdconstante | ms | 4.7 | 4.3 |
| Interlijnweerstand (spoeltemperatuur 25C) | Ω | 6.01 | 1.06 |
| Induktansie tussen de lijnen | mH | 28 | 4.57 |
| Extreme getallen | 22 | 22 | |
| Vervolgens elektromotorische krachtconstante (lijn tot lijn) | Vrms/rad/s | 6.8 | 4.4 |
| Motorconstante (spoeltemperatuur 25C) | Nm/√w | 3.9 | 6 |
| thermische weerstand | K/W | 0.52 | 0.33 |
| Temperatuursensor | PTC SNM100 | PTC SNM100 | |
| Maximale werkspanning | VD.C. | 600 | 600 |
| Inertiemoment van de rotor | KGm2 | 0.042 | 0.042 |
| Motorkwaliteit | kg | 22.5 | 31.5 |
| Maximale axiale belasting | N | 8000 | 8000 |
| Maximale koppelbelasting | Nm | 120 | 120 |
| Maximale snelheid | rpm | 250 | 350 |
| oplossingsvermogen | p/omwenteling | 4320000 (inkrementeel, sin/cos 1Vpp) | |
| Reproduceer nauwkeurigheid | arc-sec | ±2.5 | ±2.5 |
| nauwkeurigheid | arc-sec | ±15/±10 | ±15/±10 |
| Axiële afbuiging | mm | 0.03 ((0.0052) | 0.03 ((0.0052) |
| Radiële afbuiging | mm | 0.03 ((0.0152) | 0.03 ((0.0152) |
| hoogte | mm | 95 | 155 |
Toepasselijke scenario's:
Vervaardiging van halfgeleiders:gebruikt voor zeer nauwkeurige bewerkingen zoals het snijden en verpakken van wafers.
Lasersnijden:ondersteunt hoge-precisie snijwerkzaamheden om de verwerkingskwaliteit te waarborgen.
Nieuwe energie:geschikt voor de vervaardiging en het onderhoud van apparatuur zoals zonnepanelen en windturbines.
Vervaardiging van auto's:nauwkeurige positionering en montage van geautomatiseerde productielijnen.
ConsumentenelektronicaPrecisieassemblage van elektronische producten zoals mobiele telefoons, tablets, enz.
Panelindustrie:Vervaardiging en verwerking van glassubstraten en beeldschermen.
Medische apparatuur:hoge-precisie medische robots, chirurgische instrumenten, enz.
Meting/testen:Hoogprecisie meet- en testapparatuur om de kwaliteit van het product te waarborgen.
Productfunctie:
Hoge precisie:Het gebruik van een optische inkrementele liniaal met een hoge resolutie om een zeer nauwkeurige positionering en meting te bereiken.
Hoge dynamische respons:Uitstekende dynamische prestaties, die snel veranderende belastingomstandigheden regelen.
Miniaturisatieontwerp:Het ontwerp van het interne roterende platform vermindert de ruimtebezetting en verbetert de systeemintegratie.
Onderhoudsvrij:Ontworpen voor een lange levensduur, vermindering van onderhoudskosten en downtime.
Meerdere codering opties:Ondersteunt Hall-sensoren, mechanische remmen, verschillende precisiecompensatie en andere opties om aan verschillende toepassingsbehoeften te voldoen.
Breed toepasbaarheid:Geschikt voor verschillende automatiseringsapparatuur.
